不分层型电梯IC卡智能控制器

产品型号：DS-A10-7.0

产品尺寸：长度7cm*宽度6cm*厚度1.6cm

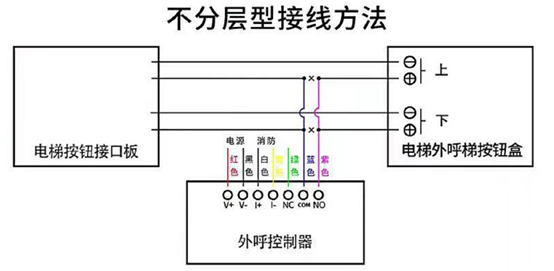

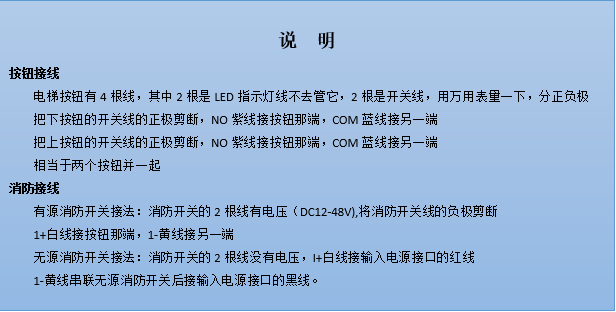

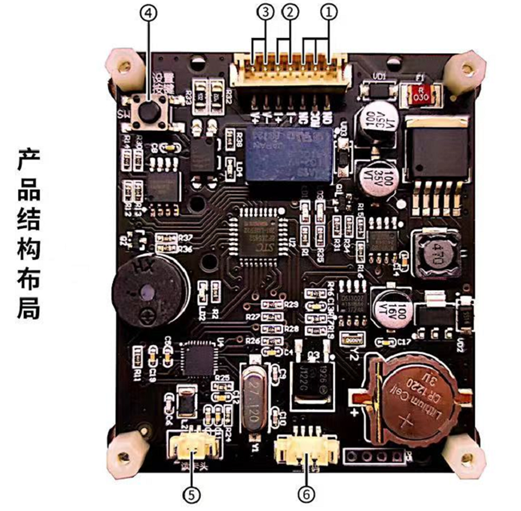

①-NO常开COM公共NC常闭接口

②-消防接口：当电梯进入消防模式后解除刷卡

③-电源：支持12-24V电压V+接电源正极 V-接电源负极

④-设置按键：电梯编号及是否收费设置

⑤-读卡头：接读卡头线缆

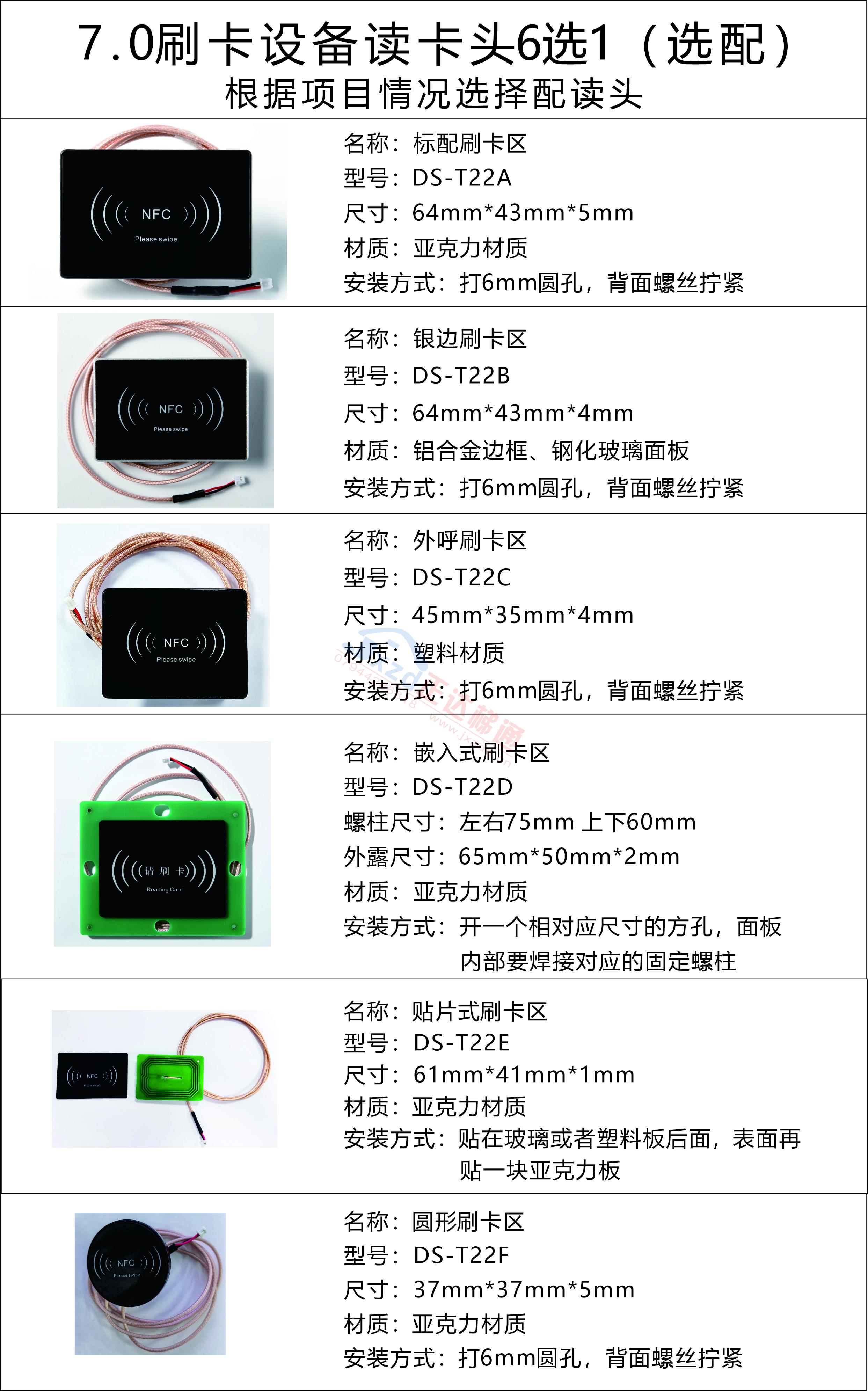

⑥-二维码：接二维码线缆。超薄铝镁合金读卡头，钢化玻璃面板

内置信号强度指示灯及响应指示灯，安装简便只需钻一个8mm的孔即可

通电调试运行

1、系统通电后

指示灯LD2常亮，LD1闪烁，表明通电正常

2、刷系统开关卡

滴响一声所有楼层指示灯全亮，表示关闭刷卡系统，可以自由呼梯；

3、刷系统开关卡

滴滴响两声所有楼层指示灯全灭，表示开启刷卡系统，只有刷卡才能呼梯。

4、刷系统开关卡没反应

观察LD1指示灯，待机状态是闪烁的，读卡头感应到开关卡后仍是闪烁的，

检查读卡头是否插好；读卡头感应到开关卡后变成长亮，说明本主板与发卡系统不匹配，需要对码，对码操作如下：按住设置按键不要松手，刷一下系统开关卡响4声，松手，完成匹配。

5、电梯编号设置及是否收费设置

在发卡软件的“电梯管理”添加该部电梯的信息，会看到该电梯的电梯编号，

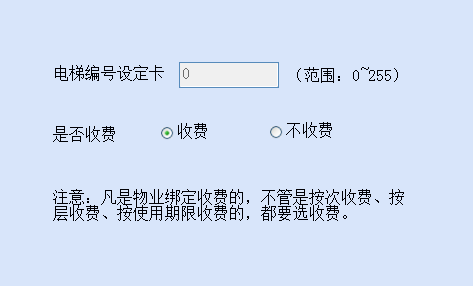

点击“功能卡→电梯编号设定卡”，填入该电梯编号及是否收费，连接读写器，

数据写入，读取卡信息，确认一下。一般一个单元的多台电梯是一个编号。

按住设置按键不要松手，刷一下这张电梯编号设定卡响4声，松手，设置完成。

限定期限就是收费，业主卡及管理人卡选用限定期限，即卡有效期限到了，就不能用了。

6、时间设置

在发卡软件的“功能卡→时间设置卡”界面中，制作控制器时间设置卡，在读卡器上刷卡，将控制器的时间调整到当前的时间（注：计算机的时间必须准确）。

蜂鸣器响四声：滴滴－滴滴表明刷卡成功。

7.0梯控系统写卡软件说明

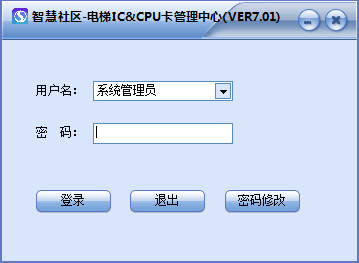

登录密码123456

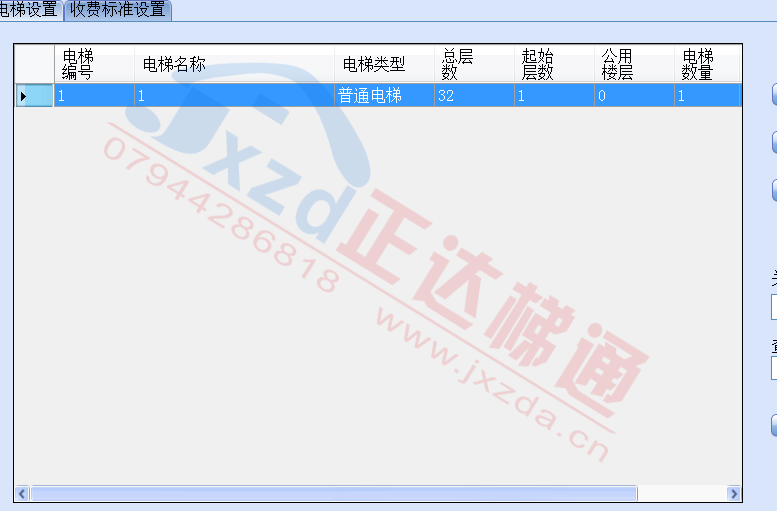

1:添加电梯

装了几台控制器如果不通用的情况下装几台就添加几个地址

2：设定设备地址

依次点开功能卡-电梯编号设定卡

从1号开始，拿一张空的IC卡，写好编号卡数据然后在梯控板上面刷一下，刷编号卡一定要按住设备上的设置键在刷，响声为滴滴-滴滴即为成功设定。

3:发业主卡

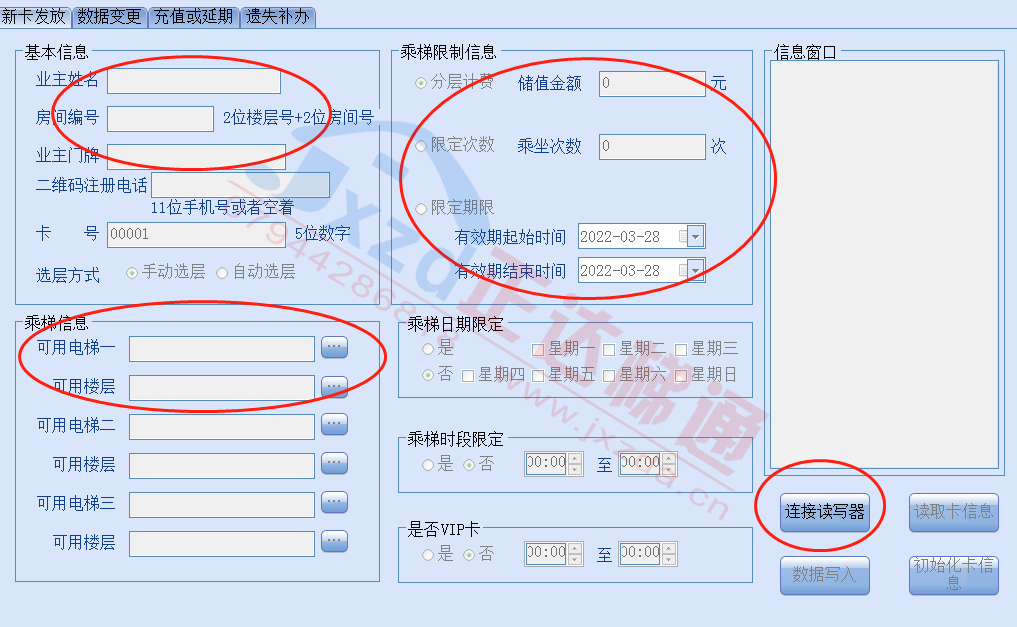

先点击连接写卡器，然后红圈内是必填项目，姓名、房间号、门牌号、可用电梯一定要选择正确的地址，输入完信息后把IC卡放在写卡器表面点击数据写入成功即可。

4、管理卡

先连接写卡器，输入相对应的内容最后数据写入即可。

5、一般故障处理

1）刷卡响3声（滴滴滴）是时间不对，IC卡信息内容或者梯控主板时间不正确。

   解决方法：1.先查看写卡时候选择的时间是否正确

2.            做一张时间校准卡将设备时间校准一下，在写卡软件的功能卡-时间设置卡-控制时间设置卡，拿一张空卡数据写入拿到梯控板那里按住设置键刷一下响4声即可。

2）刷卡1声长响是指该卡的单元信息和梯控板地址不对应。

   解决方法：1.检查下写卡时选择的控制器地址是否正确。

3.            重新设置下梯控主板的单元地址。
