正达梯通-梯控刷卡全控型及外呼按钮接线方法

安装步骤：

全控型：1，找个6个的钻头打孔，安装刷卡区

2，从电梯显示屏取电，一般为24V和GND

3,找按钮信号线（通讯线，通断线），将按钮线拔下来，将万用表打到蜂鸣二极管档，按住按钮，量12,13,14,23,24，34找出按住相通的2个点，为按钮信号线（按住按钮量，按住蜂鸣响，松手不响）

4，量信号线正负，将万用表表笔打到200伏直流电压档上，确认红表笔接V 欧姆，毫安，档。黑表笔接到COM，量按钮线的正负，交叉红黑笔，直到显示的数值前面没有负号，红表笔对应的就是正极，黑表笔对应的是负极

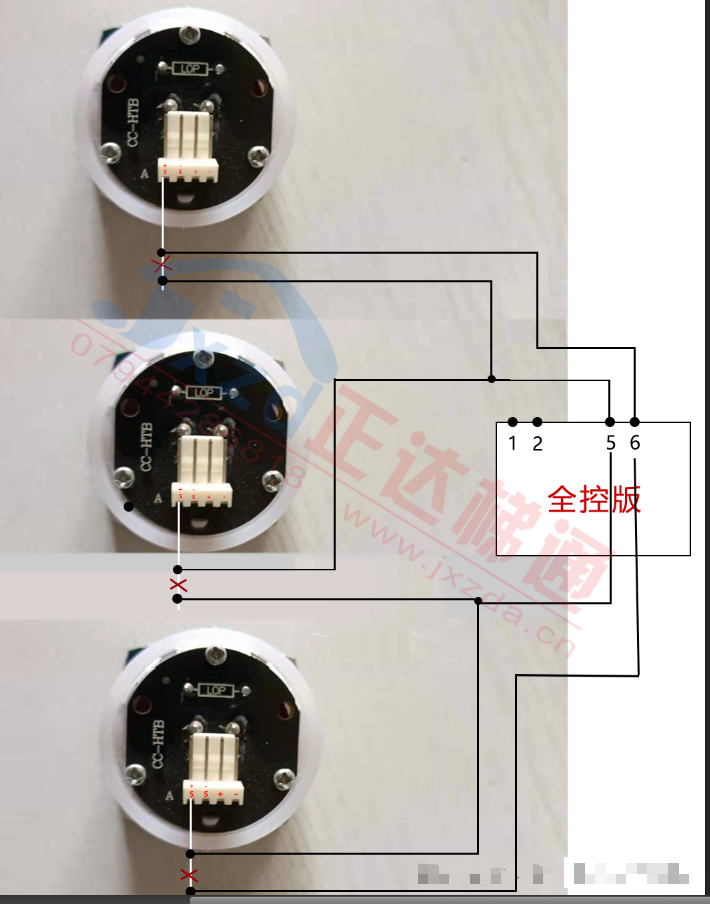

5，把所有的正极剪断，拧到一起，接到分层设备的排线一端接橙色，一端接绿色，不分正负
