正达梯通-梯控刷卡免破线按钮对插线的测量方法

1. 按钮线的正面图，背面图，侧面图

2. 用尺子量一下按钮的大小

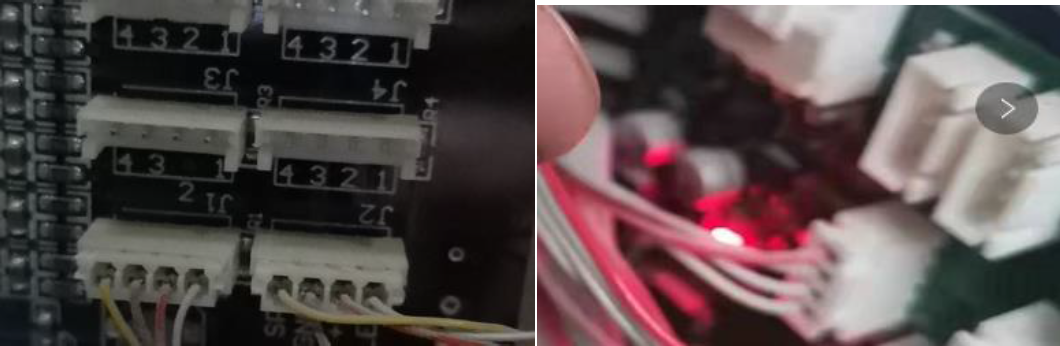

3. 照一下按钮端和主板端的照片。各照一个

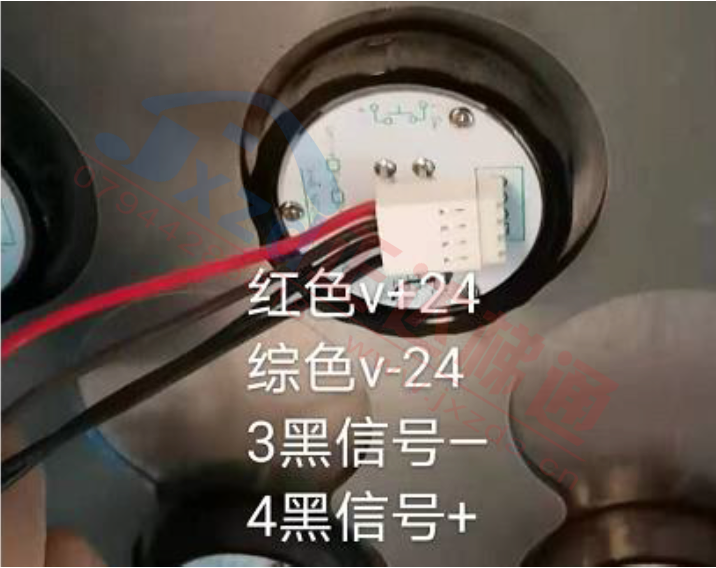

4. 测量按钮的开关线。和正负极。然后标注出来每个线的准确信息

5. 按钮线的正负极测量方法

,找按钮信号线（通讯线，通断线），将按钮线拔下来，将万用表打到蜂鸣二极管档，按住按钮，量 12,13,14,23,24，34 找出按住相通的 2 个点，为按钮信号线（按住按钮量，

按住蜂鸣响，松手不响）

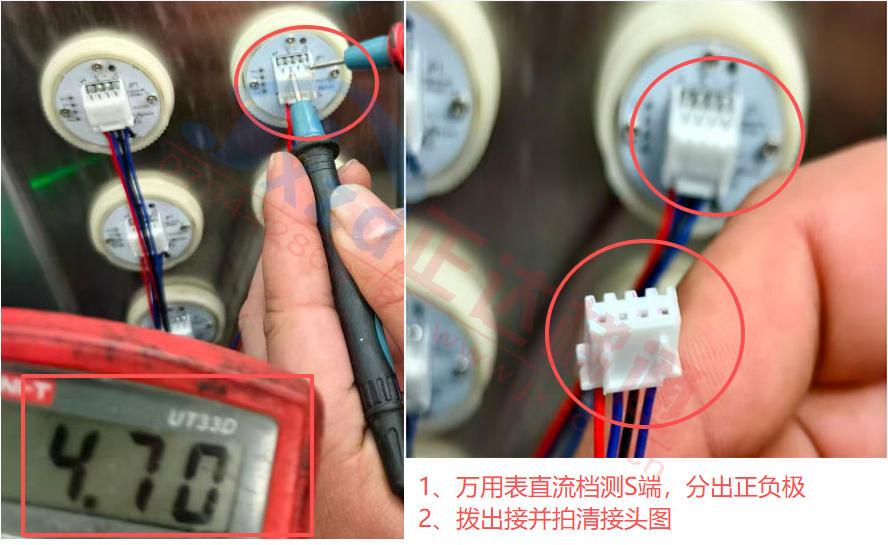

4，量信号线正负，将万用表表笔打到 200 伏直流电压档上，确认红表笔接 V 欧姆，毫安，档。黑表笔接到 COM，量按钮线的正负，交叉红黑笔，直到显示的数值前面没有

负号，红表笔对应的就是正极，黑表笔对应的是负极

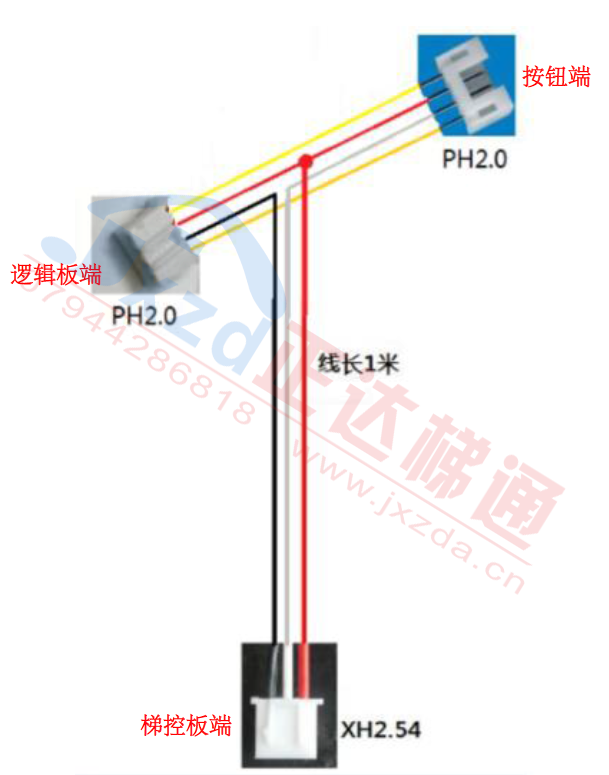

成品图的

三菱、迅达、奥的斯、帝奥、通力、康力、日立、快速、永大、西奥、西子、西继迅达、

富士、莫纳克等等，

这些都是做过的。需要拍照片确认一下里边的插头。有的是改装操纵盘的。

支持小批量定制，可以当天出货。大批量对插线一天是200 条的出货量。

需要提供以上完整的图片。然后我们作图给你确认线序。

此方法只适合正达梯通梯控测量方法。
